Recupero di Sistemi e Reti Itis IV Anno: Creare una rete con un DHCP Server tramite Cisco Packet Tracer

Rete con DHCP Server

L’obbiettivo è configurare due reti (cioè configurare i terminali esterni di ogni rete) con il protocollo DHCP. Il servizio non sarà fornito dal router ma dal Server.

DHCP Server Non Configurato

1. Si deve configurare l’IP Statico del server.
   1. Quindi cliccare sul server e selezionare la scheda “Config” per verificare che abbia un IP statico.
   2. Selezionare nella stessa finestra la scheda “Desktop” e cliccare su “IP Configuration”.
      Scrivere com’è indicato nella seguente immagine:

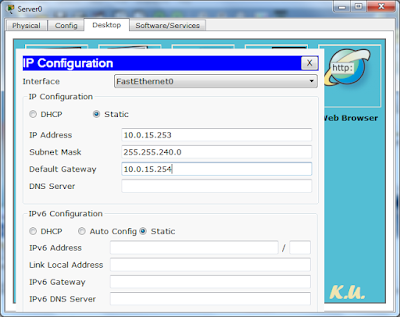

      IP Configuration Server (DHCP Server)
2. Si deve configurare il router e quindi cliccare sul router, scegliere la scheda “CLI” e scrivere lo seguente:
   1. No[Invio].
   2. [Invio].
   3. Enable [Invio].
   4. Configure terminal [Invio].
   5. Interface FastEthernet 0/0 [Invio].
   6. No shutdown [Invio].
   7. [Invio].
   8. Ip address 10.0.15.254  255.255.240.0 [Invio].
   9. Exit [Invio].
   10. Interface FastEthernet 0/1 [Invio].
   11. No shutdown [Invio].
   12. [Invio].
   13. Ip address 10.1.3.254 255.255.252.0 [Invio].
   14. Ip helper-address 10.0.15.253 [Invio].
   15. Exit [Invio].
   16. Exit [Invio].
   17. [Invio].
   18. Copy running-config startup-config
   19. [Invio].
   20. [Invio].
3. Uscire e cliccare sul server, selezionare la scheda “Config” e cliccare su “DHCP”.
4. Si deve configurare il pool di indirizzi della rete di sinistra com’è dimostrato nella seguente immagine:





   POOL SX (DHCP Server)
5. Cliccare su “save”.
6. Si deve configurare il pool di indirizzi della rete di destra com’è dimostrato nella seguente immagine:





   POOL DX (DHCP Server)
7. Cliccare su Add e chiudere la finestra.
8. Per ogni End Device bisogna cliccare sopra, apparirà una finestra in cui si deve cliccare sulla scheda “Desktop”, si deve cliccare su IP Configuration e selezionare DHCP.








   IP Configuration End Device (DHCP Server)
9. Per gli End Device di destra bisogna cliccare su STATIC e poi DHCP in modo che la richiesta sia con successo.

Risultato:

DHCP Server Configurato

fonte: http://quadernoulloa.altervista.org/wordpress/sistemi-reti/dhcp-server/
